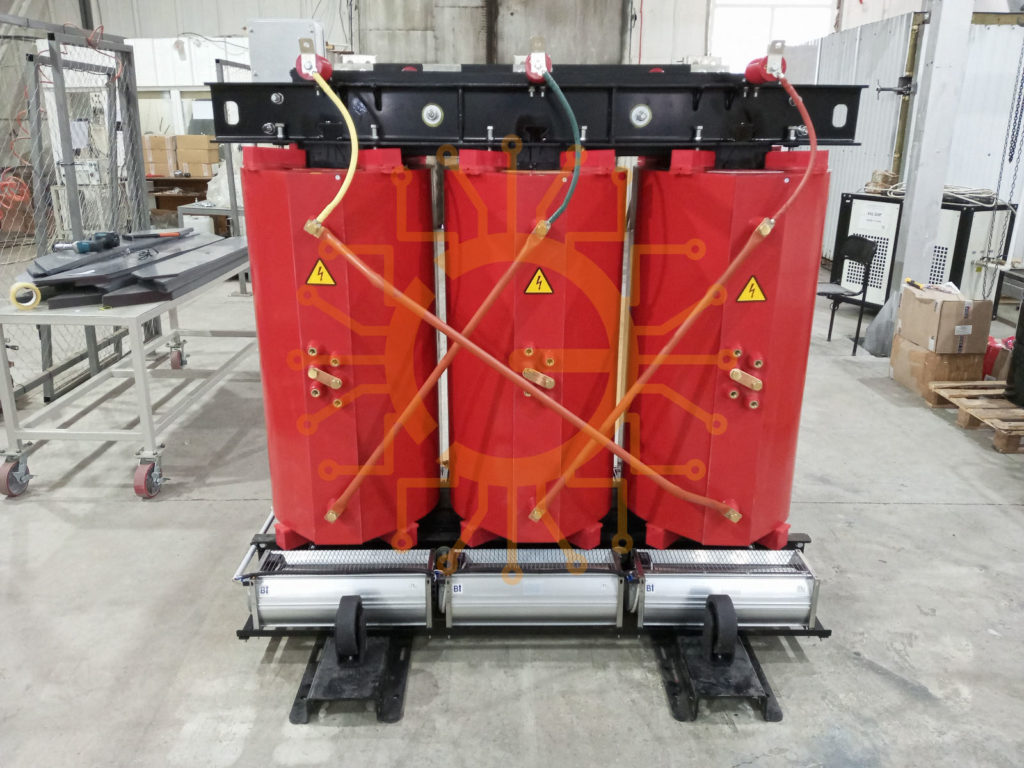

Итак, бывают ли универсальные сухие трансформаторы, с возможностью подключения к напряжению 10 кВ и 6 кВ?

Нам поступают различные запросы и на самые популярные из них мы стараемся отвечать не только лично заказчику, но и публиковать в нашем блоге.
Тут несколько вариантов (как минимум 3) – можно сделать любой. Но каждый последующий дороже предыдущего. А именно:

• Обычный трансформатор на 6 кВ, который клиент под свою ответственность иногда включает на 10 кВ сменой схемы соединения по ВН;
• Специальный трехобмоточный трансформатор с отдельными обмотками ВН на 6 кВ и на 10 кВ;
• Специальный трансформатор с отпайками по стороне ВН на 6 кВ и на 10 кВ.

Приведем несколько примеров аналогичных запросов на трансформаторы с «переключением».
Например, трансформаторы с переключением D/Yн-11 и Y/Y-0 на одно и то же напряжение – совершенно разные технически. Внешне они все выглядят одинаково, однако, обмотки внутри имеют совершенно разные проводники и намотку.
Тем более, несовместимыми являются трансформаторы на разное номинальное напряжение. Например с ВН 10 кВ на ВН 6кВ.
При этом, временно (для экстренных случаев) некоторые трансформаторы 6/0,4 кВ можно включать в схемы 10/0,4 кВ, но не наоборот.
Вопрос переключения схемы соединения обмоток, например, с «треугольника» на «звезду», решается следующим образом — необходимо изменить схему по стороне ВН, и отрегулировав регулировку ПБВ вверх:

• Берем изначальный трансформатор на 6 кВ со схемой D/Yн-11, который предназначен для эксплуатации в сети ВН 6 кВ;
• На стороне ВН меняем схему на «Y» одной горизонтальной перемычкой, получив тем самым схему Y/Yн-0, и под свою ответственность временно включаем на 10 кВ;
• При необходимости, отрегулировать переключатель ПБВ на соответствующее входное напряжение (обычно на самое верхнее положение).

Касательно переключения трансформатора 6 кВ на работу в сети 10 кВ и наоборот.

Вопрос: Зачем нужны дополнительные отпайки для переключения 6 кВ на 10 кВ, если не меняются группы соединения обмоток? Разве нельзя просто пересобрать соединение обмоток D/Y на Y/Y на трансформаторе без дополнительных отпаек?
Ответ: У трансформаторов на 6 кВ и 10 кВ разное количество витков в обмотках — отличие в 1,7 раза. Аналогично для разных схем обмоток. Вследствие этого, по законам электрофизики, токи в обмотках разные. В одних случаях замена «6 кВ-10 кВ» условно возможна, в других случаях замена вообще невозможна.
Для использования трансформатора в сетях 6 кВ и 10 кВ, правильно применять универсальный трансформатор с отпайками по ВН на 6 кВ и 10 кВ. Либо трехобмоточный трансформатор, у которого две обмотки ВН – 6 кВ и 10 кВ, и одна обмотка НН 0,4 кВ. Только в этих случаях можно делать переключение для работы в сетях 6 кВ на 10 кВ и наоборот. С гарантией от производителя.
Например, в случае трансформатора с отпайками: схема и группа соединений D/Yн-11, с возможностью смены первичного напряжения (D/Yн-11 для ВН 6 кВ, или Y/Y-0 для ВН 10 кВ, уровень изоляции для класса напряжения 10 кВ), то есть, на 10 кВ будет схема Y/Y-0, на 6 кВ схема D/Yн-11.
Но нужно отметить, что для таких трансформаторов с возможностью подключения по первичке 6 кВ или 10 кВ, обмотки будут дороже на 25-40%, чем для обычного трансформатора на одно напряжение ВН.
Вопрос: можно ли включать трансформатор ВН 10 кВ на ВН 6 кВ и наоборот?
Ответ: Включать трансформатор ВН 6 кВ на ВН 10 кВ простой сменой схемы соединения по стороне ВН — это временное решение для экстренных ситуаций под ответственность клиента. Нигде в нормативной документации это не прописано и не допускается. Производитель за это решение ответственности не несет.

Итак, подведет итоги по вопросу: «Бывают ли универсальные сухие трансформаторы»?

Некоторые трансформаторы 6/0,4 кВ временно (для экстренных случаев) можно включать в схемы 10/0,4 кВ, а некоторые трансформаторы 10/0,4 кВ временно (для экстренных случаев) можно включать в схемы 6/0,4 кВ, если изменить схему по стороне ВН 6 кВ с «треугольника» на «звезду», а на 10 кВ со «звезды» на «треугольник» — D/Yн-11 для ВН 6 кВ, Y/Yн-0 для ВН 10 кВ. То есть, изначально спроектированный трансформатор 10/0,4 кВ со схемой обмоток Y/Yн-0 можно временно использовать в сети 6 кВ, изменив соединение по стороне ВН с «Y» на «D». А изначально спроектированный трансформатор 6/0,4 кВ со схемой обмоток D/Yн-11 можно временно использовать в сети 10 кВ, изменив соединение по стороне ВН с «D» на «Y», других вариантов нет.
При такой «смене входного напряжения ВН» на среднем положении переключателя ПБВ в таком случае будет 10,392 кВ и 5,773 кВ соответственно, поэтому нужно отрегулировать ПБВ соответственно вверх или вниз. Других вариантов перекидывать 6 кВ на 10 кВ и обратно нет.
Например, нельзя взять трансформатор на 10 кВ со схемой D/Yн-11, и включить его на 6 кВ под ту же нагрузку. Он если и будет работать, то недолго, поскольку сгорит через короткое время из-за того, что внутренние токи будут недопустимо высокими. Как следствие, возникнет перегрев обмоток.
Для «перевертышей» ( трансформаторов с переключением) следует использовать специальный трансформатор с отпайками, или трехобмоточный трансформатор. Но их цена существенно выше.
В таких обстоятельствах для передвижных КТП проще и надежнее использовать два трансформатора – один на 6 кВ, второй на 10 кВ, так как сухие трансформаторы, в отличие от масляных, можно устанавливать вплотную друг к другу и к стенам КТП, соблюдая интервал в свету до/между ТВЧ и обмотками согласно ПУЭ, обеспечив необходимый теплоотвод из отсека КТП.

Подводя итоги вопроса «Бывают ли универсальные сухие трансформаторы, с возможностью подключения к напряжению 10 кВ и 6 кВ? Да, бывают, однако такое решение несомненно несет за собой серьезные финансовые траты. Гораздо проще обойтись иным экономичным вариантом описанным выше.

Ознакомиться с чертежами на типовые модели сухих трансформаторов, вы можете по ссылке.

А в этой статье вы можете ознакомиться с основными параметрами трансформаторов
