ПБВ

Переключатель трансформатора ПБВ (переключение без возбуждения) — это устройство, которое позволяет регулировать напряжение на выходе силового трансформатора. Оно работает за счет изменения числа витков обмотки трансформатора.

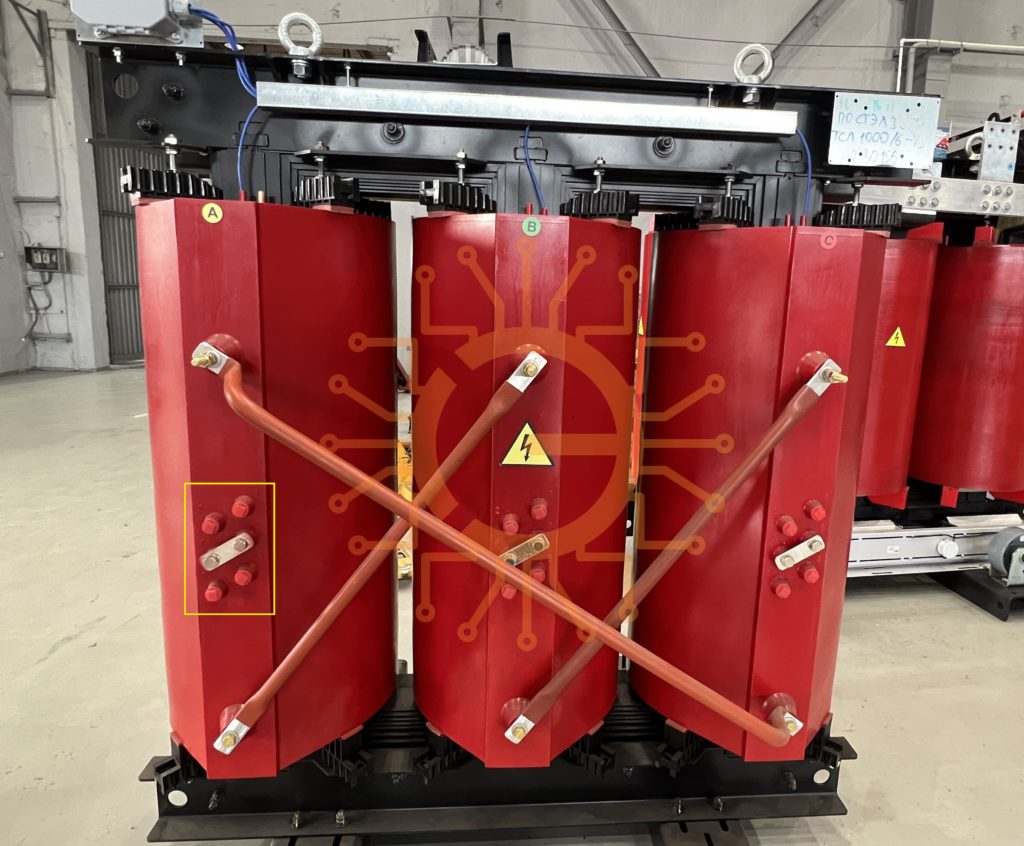

Визуально он выглядит так:

Принцип работы переключателя трансформатора ПБВ

Принцип действия заключается в подаче напряжения на первичную обмотку сухого трансформатора, после чего по ней начинает протекать электроток. От направленного движения заряженных частиц возникает электромагнитный поток, наводящий во вторичной обмотке. Которая и обеспечивает разность потенциалов во вторичной обмотке и возможность для протекания тока при подключении номинальной нагрузки.

Что означает аббревиатура ± 2×2,5% ? Она означает, что изменив положение переключателя (ПБВ) на одну позицию вверх (или вниз), вы увеличите (+) или уменьшите (-) на 2,5% величину высокого (ВН) напряжения. Но причем здесь цифра «2»? Эта цифра означает, что максимальное количество положений переключателя ПБВ для увеличения (или уменьшения) величины высокого напряжения равно 2. Каждое изменение положения увеличивает (или уменьшает) высокое напряжение на 2,5%. А в итоге на 5%. То есть 2 х 2,5 =5.

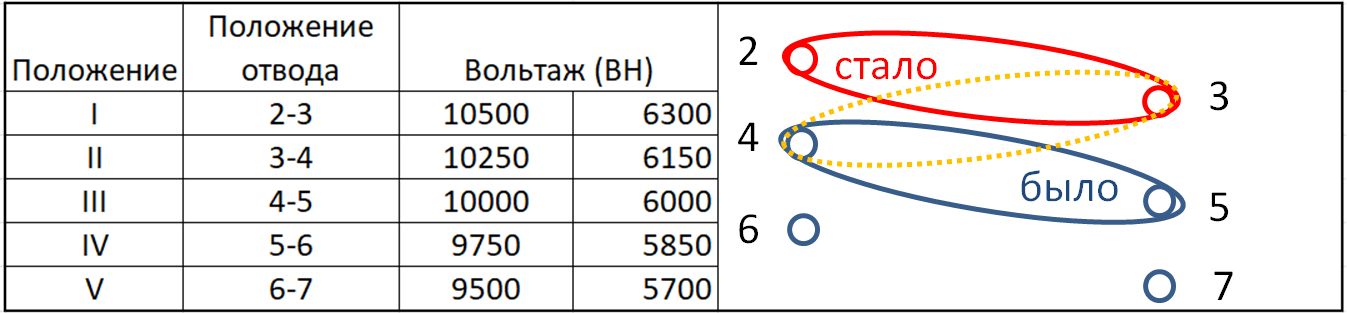

На рисунке ниже указаны базовые настройки трансформатора с положением переключателя ПБВ на клеммах 4-5.

Например возникла необходимость изменить базовые настройки трансформатора ТСЛ 1000/10/0,4 до ТСЛ 1000/10,5/0,4. То есть увеличить величину высокого напряжения (ВН) на 0,5 кВ. Иными словами на 5%. ( Проверим: 0,5 / 10 х 100 = 5%). В этом случае следует дважды изменить положение переключателя ПБВ. И установить его на клеммы в положение 2-3. Каждое изменение положения переключателя изменит величину высокого напряжения (ВН) на 2,5%. А в итоге на 5%. (Проверим: 10 кВ + 5 % = 10,5 кВ).

Аналогичным образом можно поступить если возникла необходимость изменить базовые настройки трансформатора ТСЛ 1000/6/0,4 до ТСЛ 1000/6,3/0,4. То есть увеличить величину высокого напряжения (ВН) на 0,3 кВ. Иными словами на 5%. ( Проверим: 0,3 / 6 х 100 = 5%). В этом случае следует дважды изменить положение переключателя ПБВ. И установить его на клеммы в положение 2-3. Каждое изменение положения переключателя изменит величину высокого напряжения (ВН) на 2,5%. А в итоге на 5%. (Проверим: 6 кВ + 5 % = 6,3 кВ).

На какой обмотке ставится переключатель трансформатора ПБВ?

Переключатель ПБВ представляет собой устройство, осуществляющее ступенчатое переключение между ответвлениями витков обмотки трансформатора. ПБВ – переключение без возбуждения, то есть данным устройством осуществляется изменение величины напряжения при полном отключении трансформатора от питающей сети. Устройство ПБВ может быть установлено как на обмотке высокого напряжения, так и на обмотке низкого напряжения.

Эксплуатация трансформатора

Перед введением трансформатора в эксплуатацию необходимо очистить все его детали. Управляемое напряжение без нагрузки: необходимо подключить соединительную планку отвода управляемого напряжения в соответствующее положение в соответствии с отметкой на паспортной табличке, например, для трансформатора с напряжением 10 кВ ± 2×2,5% напряжение на паспортной табличке выглядит следующим образом:

Положение отводов	Высокое напряжение（В）
1	10500
2	10250
3	10000
4	9750
5	9500

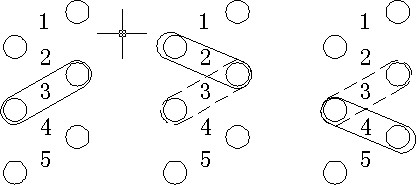

Если локальное сетевое напряжение составляет 10 кВ, то соединительная пластина должна быть подключена к 3-й планке, как показано ниже на рисунке 1; когда выходное напряжение высокое, в ситуации сбоя питания высокого напряжения, сдвинуть соединительную пластину отвода вверх, как показано ниже на рисунке 2; когда выходное напряжение низкое, в ситуации сбоя питания высокого напряжения, сдвинуть соединительную пластину отвода вниз, как показано ниже на рисунке 3:

Рис.1                            Рис.2                             Рис.3

Во время управления напряжением под нагрузкой, обратитесь к инструкции по эксплуатации переключателя ответвлений, чтобы установить заданное значение максимальной токовой защиты в переключателе управления напряжением под нагрузкой в соответствии с номинальным током на стороне высокого напряжения. После наладки переключателя ответвлений можно вводить трансформатор в эксплуатацию.
